土曜日に砥峰高原へ行って来ました。
前に行ったのが9月の連休の時だったのでちょうど半年ぶりになります。
しばらく行っていない間に道が変わっており、途中で新しい2車線の道が川の反対側に出来て川上という集落を迂回するようになっていました。
道が細くて対向車を気しながら登っていたのがこれで解消されます。
ただ、その先の道路が工事中で結構細い迂回路を通るハメになりました。

21時過ぎ頃に到着したのですが、低い雲が垂れこめています。
仕方が無いので少し南の夜鷹山の西側のポイントに移動しました。
ここでは少し高い雲がところどころ切れています。
晴れることを期待して準備することにしました。
今回はじめてSXP赤道儀を持ちだしたのですが、そういえば購入してから鏡筒を載せるのは初めてでした。
しかしやはりクランプフリー時の動きが軽いです。
機材を組み付けている間、クランプフリーにしているとくるくる動きまくります。
おかげで準備にいつもの倍くらいかかりましたが、終わる頃には全天雲がなくなりました。

C/2009 P1 ギャラッド彗星
Vixen ED80S(f=720mm) + レデューサーFL-102S
Vixen SXP
Canon EOS X2改 + Astronomik Luminance Filter ISO1600 900sec x 1
ED70SS + Starlight Xpress Lodestar Autoguider + PHD Guiding でガイド

ギャラッド彗星はだんだんと暗くなっているようなので今のうちにとっておかないとと思い撮影しました。
今回は彗星核をガイド星としてガイドしてみましたが、風が強かった割には結構なめらかに追尾してくれました。

しかし、撮影し始めてしばらくするとまた曇ってしまいました。
しばらく様子を見ようかと考えていたら急に雪が降ってきたので、慌てて機材を車に突っ込んで撤収しました。
おかげでまともに撮れたのはこの1枚だけで、ダークも撮れませんでした。
麓に下りたら大雨だったのでギリギリセーフだったようです。

STAR BOOKのコマンド
備忘録としてSTAR BOOKとSTAR BOOK TENのコマンド対比表みたいなものを作ってみました。

コマンド	説明	SB・SBS	SB TEN
align	アライメント	○	○
getlog	ログ？	－	○
getplace	観測地取得	○	○
getround	1日のミリ秒数？	○	○
getstatus	状態取得	○	○
gettime	日時取得	○	○
getxy	機械座標取得？	○	○
gotojupiter	木星導入	○	－
gotomars	火星導入	○	－
gotomercury	水星導入	○	－
gotomoon	月導入	○	－
gotoneptune	海王星導入	○	－
gotopluto	冥王星導入	○	－
gotoradec	指定座標導入	○	○
gotosaturn	土星導入	○	－
gotosun	太陽導入	○	－
gotouranus	天王星導入	○	－
gotovenus	金星導入	○	－
home	ホームポジション	○	○
move	移動	○	○
reset	リセット	○	○
savesetting	設定保存	○	○
setplace	観測地設定	○	○
setspeed	移動速度設定	○	○
settime	日時設定	○	○
start	スコープモードへ遷移	○	○
stop	導入中止	○	○
version	バージョン取得	○	○

getroundは86400000という数字を返しますが何を意味しているのかわかりません。
getxyは赤経赤緯を返しているようですが、以前スカイポッドで見たときは違ったような気がするので機械の座標なのかも知れません。
savesettingはメニューの設定の保存と同じ動きなのですがTENにはそのメニューが無いのでどういう動きをするのかわかりません。
setspeedはSTAR BOOKでは画面のズームと連動していましたが、TENでは連動しないようです。
どのスピードに設定されているか取得する手段が無いので、moveを使うときは事前にsetspeedを発行しておいた方がよさそうです。

コマンドの発行方法はブラウザから「http：//169.254.1.1/getstatus」のようにすると結果が「RA=23+35.0&DEC=-11+23&GOTO=0&STATE=SCOPE」のようにブラウザに表示されます。
指定座標へ導入する場合は「http：//169.254.1.1/gotoradec?RA=23+35.0&DEC=-11+23」のようにします。

STAR BOOKとSTAR BOOK TypeSはコントローラ自体も互換性があって、例えばスカイポッドSTAR BOOKのコントローラで動かすことも出来まし、ASCOMのSphinxドライバで制御することも出来ます。
なので多分この2つはコマンドも同一だと思っています。

こうしてみると、STAR BOOK TENでもASCOMのSphinxドライバが使えそうな気がしますが、TENのgettimeは正しいhtmlを返しません。
おそらくバグなのでしょうが、Sphinxドライバはそのために動作しないのではないかと思っています。

先週Lodestarのガイドケーブルコネクタの工作をしましたが、週末の天気が悪くて動作確認することが出来ずにいました。
仕方が無いので、室内で動作確認してみました。
まず、LodestarをパソコンとつなぎSTAR BOOKとLodestarをガイドケーブルで接続します。
STAR BOOKの表示倍率を最大にしてガイドソフトのマニュアルガイドでひたすらボタンを押し続けます。
これで、表示位置が目的方向に変われば信号が通じているはずです。
しかし、いくらボタンを押してもちっとも動きません。

改めて付属のケーブルの結線を確認したところ、RJジャックのピン配置を逆にしていたことがわかりました。
1番ピンだと思っていたのが6番ピンでした。

変換基盤の半田付けをしなおしました。

変換基盤に付いた半田を取り除くのに手間取りましたが、何とか接続しなおしました。
断線が無いかテスタでチェックして、再度動作確認です。
今度は無事に目的の方向へ動きました。

この金具は結構しっかりしていて、かなり力をかけても歪むことは無いようです。
けんちゃさん、ありがとうございます。
これが曲がるようなことがあれば、ガイド鏡の接眼部にダメージがあるはずです。
やはり、ケーブルの取り回しで力がかからないようにする必要はあります。

融着テープを巻いてみました。

実際に使用する場合、半田付け部分がむき出しだと結露でショートする可能性があるので、全体に融着テープを巻いて防滴することにしました。
見た目は、不恰好ですが使用には問題ないでしょう。

2月18日に撮影した、しし座3兄弟の再処理をしました。

以前の記事に載せた画像よりは自然な感じになったと思いますが、どうもトーンカーブ調整がうまく行かなくて、とりあえず2種類作ってみました。

M66の明るい部分の模様がわかりやすいように調整したもの

M66の淡い部分がわかるように調整したもの

うーん、どっちもどっちな気がします。
この両方を合わせたような画像にするにはどうしたらいいんでしょうか？

このところ体調を崩し気味の上に仕事も忙しかったので何かをする気力が無い状態が続いていましたが、土日の2日間眠り込んでいたおかげで少し復活しました。
それで日曜日の晩に延び延びになっていたLodestarのガイドケーブルコネクタの工作をしてみました。

以前の記事でLodestarのガイドケーブルについて書いたところ、けんちゃさんから部品を分けて頂けるというありがたいお言葉を頂きました。
これが頂いた部品です。

コネクタとコンタクトピンだけかと思っていたのですが、作成された金具まで頂きました。
鉄板を綺麗に曲げるのは手持ちの道具では難しいから、どうやって金具を作ったものかと考えていたので、これは非常にうれしいことでした。
けんちゃさん、ありがとうございます。

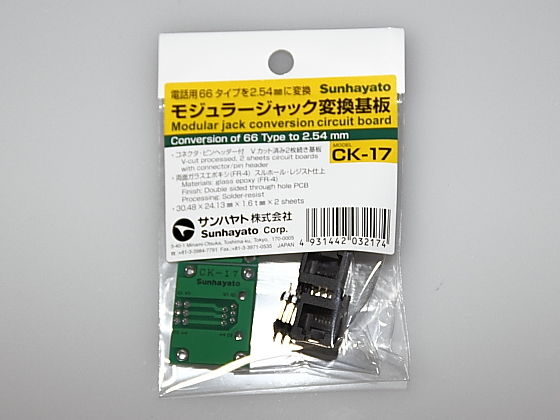

この金具はサンハヤトのCK-17に合うように作られています。

CK-17が届いてすぐにコンタクトピンに線を付けてみようとしましたが、ピンの幅が1mmしかなくて全く見えません。
視力は今でも両眼1.5なのですが、ここ2年で老眼がかなり進んでいたようで、いくらがんばっても近くのものに焦点が合いません。
老眼鏡を借りてみましたが、自分の眼に合っていないので頭がくらくらするだけで役に立ちません。
安物のヘッドルーペがあったのを思い出したので、とりあえずそれを使うことにしました。
で、結果ですが見事に失敗しました。
ヘッドルーペで両眼視できる範囲が狭いのもありますが、肉眼で見ているときと感覚が違い遠隔操作しているようなうまく道具が使えません。

仕方が無いので圧着用のペンチを購入しました。

これでヘッドルーペを着けていても何とか線を圧着することが出来ました。

何とか完成しました。

基盤を金具に固定するネジのサイズを間違って購入したため、まだネジ止めしていません。
週末にでも買いに行こうと思います。

結局、コンタクトピンに線をかしめるときに1本、コンタクトピンに差し込んだ後に線が千切れたのが1本で合計2本が失敗でした。
赤道儀に繋いでの動作確認はまだしていませんが、断線は指定内容ないし結線も間違っていないようなので正常に使えるものと思っています。
USBのミニコネクタはある程度しっかりしているのでそのまま使って、ガイドはこちらを使うといった運用方法を考えています。

今回の工作で思い知りましたが、物がはっきり見えないということは、かなり不器用になってしまうということです。
真剣に眼鏡の購入を考えないといけませんね。
